Probleme mit elektrischen Rollladenmotorkabeln und deren Lösungen

Beim Einbau oder der Wartung von elektrischen Rollläden können verschiedene Probleme auftreten, insbesondere im Zusammenhang mit dem Motorkabel. Dieser Artikel beleuchtet häufige Schwierigkeiten, wie zum Beispiel die Wicklung des Kabels um die Lamelle, Probleme bei der Installation und Einstellung von Rollladenmotoren sowie deren Reparatur.

Häufige Probleme und deren Ursachen

Probleme mit der Kabelführung und -installation

Ein wiederkehrendes Problem ist die Führung des Motorkabels. Auffällig ist, dass manchmal eine NYM-Leitung direkt in den Motor geführt wird, obwohl standardmäßig eine H05RR-F Leitung verwendet werden sollte. Diese flexiblere Leitung ist besser geeignet, im Rollladenkasten verlegt zu werden, da sie bei Temperaturschwankungen weniger zum Wandern und Verspröden neigt als die steifere NYM-Leitung.

Ein weiteres Installationsproblem tritt auf, wenn der Rollladenpanzer nicht montiert ist. In diesem Zustand funktionieren die Motoren oft einwandfrei, was auf Schwierigkeiten bei der Integration des Panzers hindeutet. Möglicherweise sind die Kopfstücke einiger Profile beschädigt, insbesondere in den Bereichen, die durch die Führungsschienen gleiten.

Fehlfunktionen des Rollladenmotors

Es gibt verschiedene Symptome für einen defekten oder fehlerhaft eingestellten Rollladenmotor:

• Ein Rollladen fährt nur in eine Richtung, zum Beispiel nur nach oben.
• Ein Somfy Rollladenmotor bewegt sich nur noch sehr langsam oder gar nicht mehr, begleitet von einem Rattern oder Drehgeräusch.
• Der Rollladen fährt zu weit hoch oder herunter, was auf eine falsche Endlageneinstellung hindeutet. Dies kann zu erheblichen Beschädigungen führen.

Mechanische Fehler am Rollladen

Bevor ein Defekt am Motor vermutet wird, sollten mechanische Fehler ausgeschlossen werden:

• Welle blockiert: Überprüfung durch manuelle Bedienung der Welle nach Öffnen des Rollladenkastens. Mögliche Ursachen sind verschmutzte Lager oder festgefressene Wellenlager.
• Rollladenpanzer hat sich von der Welle gelöst: Die Befestigungslaschen (Sicherungsfedern) können sich gelöst haben oder gerissen sein.
• Rollladen verkantet / schiefe Lamellen: Sichtbare oder spürbare Klemmung in den Führungsschienen. Oft können schiefe Lamellen vorsichtig gerichtet werden.
• Gebrochene Lamelle(n): Führen ebenfalls zu Verkantungen und erfordern den Austausch der betroffenen Lamellen.
• Tier im Rollladenkasten: Tiere können mechanische Blockaden verursachen.

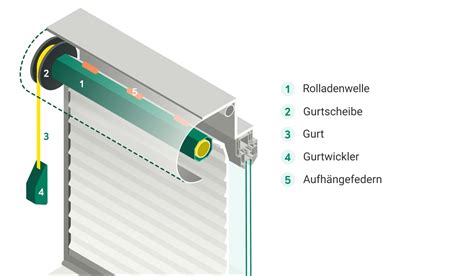

• Rollladengurt ist gerissen: Bei Systemen mit Gurtwicklern muss der Gurt erneuert werden.

Einstellung und Programmierung von Rollladenmotoren

Die korrekte Einstellung der Endlagen ist entscheidend für die Funktion und Langlebigkeit des Rollladens. Die Vorgehensweise unterscheidet sich je nach Motortyp:

Mechanische Rohrmotoren

Diese Motoren werden über Einstellschrauben am Motor selbst eingestellt.

• Einstellen der oberen Endlage: Fahren Sie den Rollladen hoch. Stoppt er zu früh, drehen Sie die Schraube für die "Plus"-Richtung. Fährt er zu weit in den Kasten, nutzen Sie die "Minus"-Schraube. Tipp: Die Endleiste sollte 1-3 cm vor dem vollständigen Einfahren in den Kasten stoppen, um Überdrehen zu vermeiden.
• Einstellen der unteren Endlage: Fahren Sie den Rollladen herunter. Bleibt ein Spalt zur Fensterbank, ist die Einstellung korrekt. Fährt er zu weit herunter, nutzen Sie die "Minus"-Schraube. Stoppt er zu früh, nutzen Sie die "Plus"-Schraube.

Wichtig: Stellen Sie jeweils nur eine Position (oben oder unten) ein, um Verwirrung in der Drehrichtung zu vermeiden. Ziehen Sie bei Problemen die Hersteller-Hotline (z.B. Somfy) zu Rate.

Elektrische Motoren mit automatischer Endlageneinstellung (z.B. Somfy WT)

Diese Motoren erkennen die Endpunkte automatisiert bei der Inbetriebnahme. Die genaue Vorgehensweise ist in der jeweiligen Bedienungsanleitung des Herstellers beschrieben.

Elektrische Gurtwickler

Diese ersetzen manuelle Gurtwickler und werden über einen Motor im Wickler betrieben. Die Endlagen werden per Tastendruck und Speicherung festgelegt.

• Suchen Sie die Speichertaste oder drücken Sie die Tasten für Hoch- und Runterfahren gleichzeitig, um den Speichermodus zu starten.
• Fahren Sie den Rollladen in den gewünschten oberen Endpunkt und halten Sie die Taste kurz gedrückt, um zu speichern.
• Wiederholen Sie den Vorgang für den unteren Endpunkt.

Hinweis: Bei Stromunterbrechungen können die gespeicherten Endpunkt-Daten gelöscht werden.

Reparatur und Austausch von Rollladenmotoren

Wann lohnt sich eine Reparatur?

Wenn mechanische Fehler ausgeschlossen wurden und der Motor nicht mehr funktioniert, ist er wahrscheinlich defekt. Häufige Ursachen sind defekte Kondensatoren, die eine begrenzte Lebensdauer haben. Eine Reparatur durch Laien ist oft nicht ratsam und potenziell gefährlich, da Kondensatoren elektrische Energie speichern können. Der finanzielle und zeitliche Aufwand für eine Reparatur übersteigt oft den Preis für einen neuen Motor.

Austausch des Rollladenmotors

Beim Austausch eines defekten Motors ist die Wahl eines passenden Rohrmotors entscheidend. Dieser muss über die richtige Zug- und Druckkraft sowie einen zur Welle passenden Durchmesser verfügen. Je größer und schwerer der Rollladen, desto leistungsstärker muss der Motor sein.

Nach dem Ausbau des alten Motors können die Kennwerte vom Typenschild abgelesen werden. Es empfiehlt sich, einen Motor mit etwas höherer Leistung zu wählen. Falls die Daten nicht mehr erkennbar sind, gibt es alternative Methoden zur Ermittlung der benötigten Motorleistung.

Wichtig: Arbeiten mit 230V Netzspannung sind lebensgefährlich und dürfen nur von autorisierten Fachpersonen durchgeführt werden.

Besonderheiten bei der Verkabelung

Probleme können auch bei der Verkabelung auftreten. Eine braun verfärbte Leitung mit gestreiftem PVC-Mantel kann auf Überlastung oder Probleme mit der Isolierung hindeuten. Die Untersuchung abgeschnittener Leitungsstücke ergab keine Auffälligkeiten an den inneren Adern, was auf äußere Einflüsse schließen lässt.

Bei der Elektroinstallation ist darauf zu achten, dass die Kabel korrekt und zugänglich verlegt werden. Eine Umklemmdose in der Nähe des Fensters kann die Wartung erleichtern, insbesondere wenn die Kabel fest mit dem Motor verbunden sind. Die Wahl der Verlegung (z.B. durch Leerschläuche) muss die Möglichkeit einer späteren Reparatur berücksichtigen. Lösungen wie Hirschmannkupplungen oder spezielle Steckverbindungen können die Demontage vereinfachen.

Behandlung von Quietschgeräuschen

Ein Quietschen des Rollladens ist oft kein Zeichen eines Motordefekts, sondern resultiert aus Reibung zwischen verschiedenen Bauteilen:

• Lamellen-Enden in Führungsschienen: Können schleifen, wenn der Rollladen verkantet ist oder sich Lamellen verzogen haben.
• Lamellen-Seiten oder -Verbindungen: Abgenutzte Kanten oder quietschende Verbindungen (bei älteren Modellen mit Drähten/Schnüren).
• Rückstände in den Führungsschienen: Schmutz kann ebenfalls Geräusche verursachen.

Lösungsansätze gegen Quietschen

• Lamellen-Enden begradigen: Nach Öffnen des Rollladenkastens können die Lamellen beim langsamen Herunterlassen gerichtet werden.
• Lamellenverbindungen schmieren: Mit Teflonspray (Kunststoff), WD-40 oder Caramba-Öl (Metall/Mix) behandeln.
• Führungsschienen reinigen: Mit einem feuchten Lappen und Spülmittel oder Glasreiniger.
• Führungsschienen ölen: Mit Silikonöl, wenn die Reinigung allein nicht hilft.

Regelmäßige Reinigung und Schmierung der Führungsschienen kann die Lebensdauer der Rollläden verlängern.
