Showtec Cameleon Flood 7 RGB Bedienungsanleitung

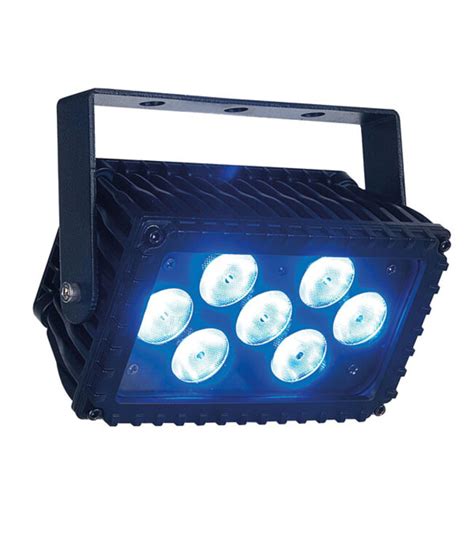

Der Showtec Cameleon Flood 7 RGB ist ein kompakter, aber leistungsstarker RGB-Fluter für zahlreiche Anwendungsbereiche. Dank seines Aluminiumgehäuses ist er annähernd wartungsfrei und verfügt über eine ausgezeichnete Umluftkühlung. Dies macht ihn zu einem langlebigen und leisen Produkt.

Allgemeine Informationen und Sicherheitshinweise

Herzlichen Glückwunsch zum Erwerb eines hervorragenden und innovativen Produkts von Showtec. Der Cameleon Flood 7 RGB sorgt für beste Unterhaltung auf allen Veranstaltungen. Showtec entwirft und produziert professionelle Beleuchtungsausrüstung für die Unterhaltungsindustrie.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1,5 Meter. Die maximale Umgebungstemperatur für den Betrieb beträgt 45°C und darf auf keinen Fall überschritten werden.

Sicherheitshinweise

• Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Cameleon Flood 7 RGB. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden.
• Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelb-grünen Kabel geerdet werden.
• Sicherungen: Falls das Gerät tot bleibt und mehrere Geräte gleichzeitig ausgefallen sind, ist möglicherweise die Hauptsicherung durchgebrannt. Wenden Sie sich in diesem Fall an Ihren Showtec-Fachhändler.

Beschreibung des Geräts

Übersicht

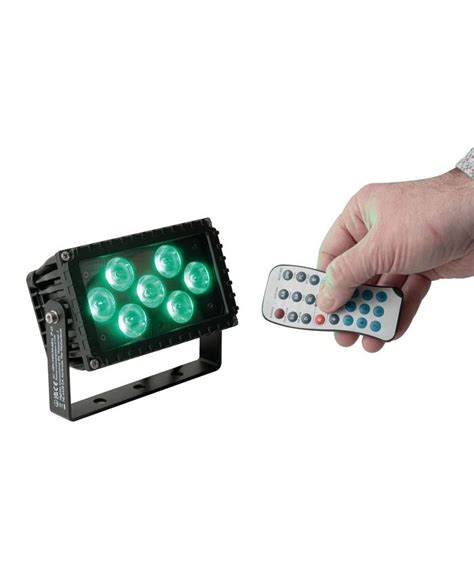

Der Showtec Cameleon Flood 7 RGB ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. Die Steuerung erfolgt über eine IR-Fernbedienung (Bestellnummer: 42704), die separat erhältlich ist.

Rückseite

An der Rückseite des Geräts befinden sich folgende Anschlüsse:

• 3-poliger Mini-DMX-Eingang
• 3-poliger Mini-DMX-Ausgang
• Stromausgang
• Stromeingang

Wenn Sie das Gerät an ein DMX-Netz anschließen möchten, benötigen Sie ein 3-Pin-XLR/3-Pin-Mini-XLR-Kabel (Bestellnummer: 42708) und die Fernbedienung (Bestellnummer: 42704).

Installation und Inbetriebnahme

Verpackungsinhalt

Der Lieferumfang umfasst:

• Cameleon Flood 7 RGB mit speziellem Netzkabel mit 3poligem Anschluss (1,35m)
• Bedienungsanleitung

Entfernen Sie alle Verpackungsmaterialien, insbesondere Schaumstoff- und Plastikfüllmaterialien, vollständig vom Cameleon Flood 7. Stellen Sie sicher, dass alle Kabel korrekt angeschlossen sind.

Montage

Der Cameleon Flood 7 RGB kann entweder hängend oder aufrecht stehend mit den Halterungen als Standfuß installiert werden. Es wird empfohlen, das Gerät je nach Ihren Anforderungen mit einer Schelle oder einer Halterung anzubringen. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.

Netzanschlüsse

Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind:

Betriebsmodi

Mehrere Cameleon Floods (Master/Slave-Steuerung)

1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an.
2. Verbinden Sie die Geräte mit einem 3-P-XLR-Kabel. Die Steckerkontakte sind: Erdung, Signal -, Signal +.
3. Verbinden Sie die Geräte so wie in der Abbildung dargestellt.

Mehrere Cameleon Floods (DMX-Steuerung)

1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an.
2. Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
3. Verbinden Sie den Cameleon Flood mit einem 3-P-XLR-Kabel.
4. Verbinden Sie die Geräte so wie in der Abbildung dargestellt.

Verbinden der Geräte

Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehr Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein.

Steuerung mit Fernbedienung (42704)

Für die Bedienung des Cameleon Flood ist die Fernbedienung unerlässlich. Folgende Funktionen sind verfügbar:

• Blackout (1)
• Rot (2)
• Grün (3)
• Blau (4)
• Auto Run (5)
• [Funktion 6 nicht spezifiziert]
• [Funktion 7 nicht spezifiziert]
• Geschwindigkeit (8)
• DMX-Modus (9)
• Musiktaktung (10) (Keine Funktion)
• Slave (11)
• Adresse zuweisen (12)

DMX-Modus und Adresszuweisung

Drücken Sie zuerst die D-Taste (9). Die LEDs blinken einmal auf. Drücken Sie dann die S-Taste (12), um mit der DMX-Adresszuweisung zu beginnen. Die LEDs blinken drei Mal auf. Durch die Farbe der blinkenden LEDs zeigt der Cameleon seine aktuelle DMX-Adresse an. Stellen Sie die DMX-Adresse mit den Tasten 0-9 ein.

Wiederherstellung der Werkseinstellungen

Zum Wiederherstellen der Werkseinstellungen drücken Sie BLACKOUT (1) und die Zifferntasten 9, 8, 7. Drücken Sie zuerst BLACKOUT (1), um das Licht auszuschalten. Wenn die LEDs des Cameleon ausgeschaltet sind, drücken Sie der Reihe nach die Zifferntasten 9, 8, 7, um die Werkseinstellungen wiederherzustellen.

Wartung

Der Cameleon Flood von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden, da sich seine Leistung mit der Zeit erheblich verringert, wenn es nicht regelmäßig gereinigt wird. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit.

Technische Daten

• Modell: Showtec Cameleon Flood 7 RGB
• Steuerung: IR-Fernbedienung (42704), nicht enthalten!
• Kabel: Mit 3poligem XLR und 3poligem Mini-XLR-Anschluss (42708), um den Cameleon an ein DMX-Gerät anzuschließen (nicht enthalten!).
• LED-Anzahl: 7x 3-in-1 RGB LEDs (3Watt)
• DMX-Modus: 3 Kanäle
